1路RS232 485串口電腦控制繼電器模塊

型號：YX-01

一、功能描述

    RS232/RS485 控制繼電器模塊，可利用電腦通過串口（沒有串口的可利用USB 轉串口）連接控制器進行對設備的控制，接口采用開關輸出，有常開常閉點。

    可以通過自動控制軟件設置定時控制，可設置幾點幾分開，幾點幾分關，是每天還是按照周幾，也可以固定日期和時間，類似智能手機的鬧鐘操作，軟件可自由設置每一路的名稱，可以將用戶編輯的時間信息以文件的形式處理，方便用戶使用。

    可多機連在一塊使用，由配置軟件或自動控制軟件選擇模塊地址。

    RS232 采用公用DB9 串口接口（采用直通線，非交叉線），電源采用標準DC5.5 圓孔電源座，和接線端子供電，默認供電電壓DC12V，滿足各種供電接口，并帶反接保護，每個輸出接口有常開常閉，可控制電壓AC250V,電流10A。

    外殼采用專用導軌外殼安裝方便，通訊協議采用校驗碼校驗，干擾等帶來的控制器誤動作。

    可與PLC、組態軟件等產品進行組網。廣泛用于智能家居、燈光控制、自動化控制、電機控制、廣告控制、自動化測試、灑店賓館、商場廠房、物連網、工控設備、測試設備、智能管理，集中管理等場合。

二、產品特點

1、 通訊接口：采用RS232 和RS485 兩種接口滿足各種通訊接口的應用。

2、 電源接口：采用通用5.5mm 通用電源接口和接線端子兩種電源接口，滿足各種接口需要。

3、 輸出接口：采用三端接線端子，公共，常開，常閉，使用起來更加方便靈活。

4、 內部功能：內部控制繼電器功能豐富，通訊協議開源。

5、 所有開關都有LED 狀態指示，開關狀態一目了然（軟件上顯示開關狀態），有電源指示燈。

6、 板載高晶度實時時鐘芯片（需要訂制），掉電走時精確穩定。

7、 配置標準的工控外殼，背面標準導軌安裝槽。

8、 控制器可多個聯機使用，可由軟件設置地址。

三、技術參數

外形尺寸：81mm*50mm*31mm

防爆性能：不防爆

防水性能：不防水

電源電壓：12V（可定制24V 或5V）

電源電流：1A

觸點容量：AC220V10A，DC30V10A

輸出指示：1個輸出指示燈

四、產品默認參數

1、地址：1

2、通信接口：RS232

3、供電電壓：DC12V

4、溫度傳感：不支持

5、通信接口：RS232

五、提供通信協議，測試軟件。

模塊可能用到的配件：

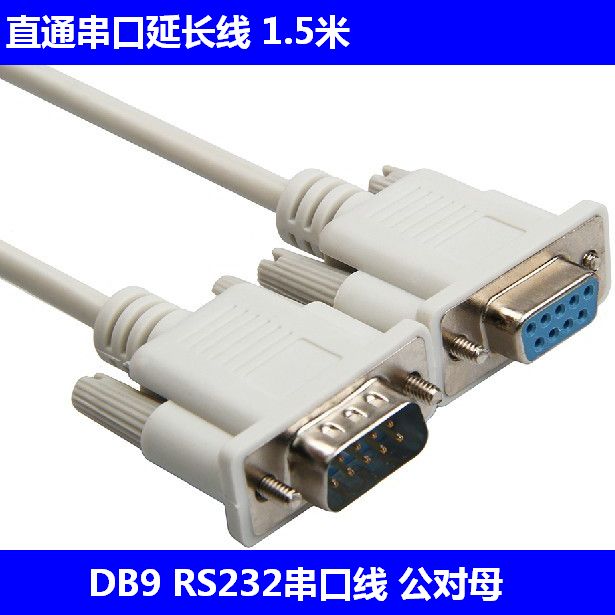

公對母串口線（適合電腦有串口的用戶）:

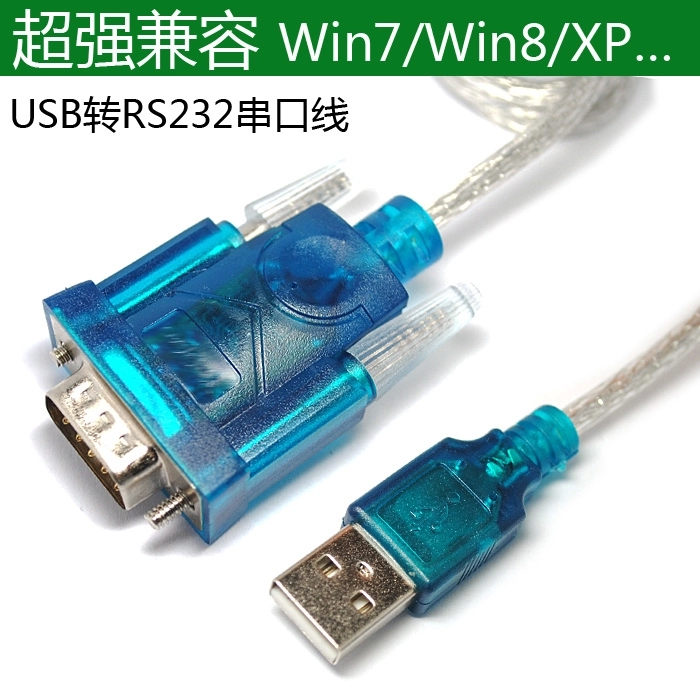

USB轉串口線（適合筆記本電腦無串口的用戶）：

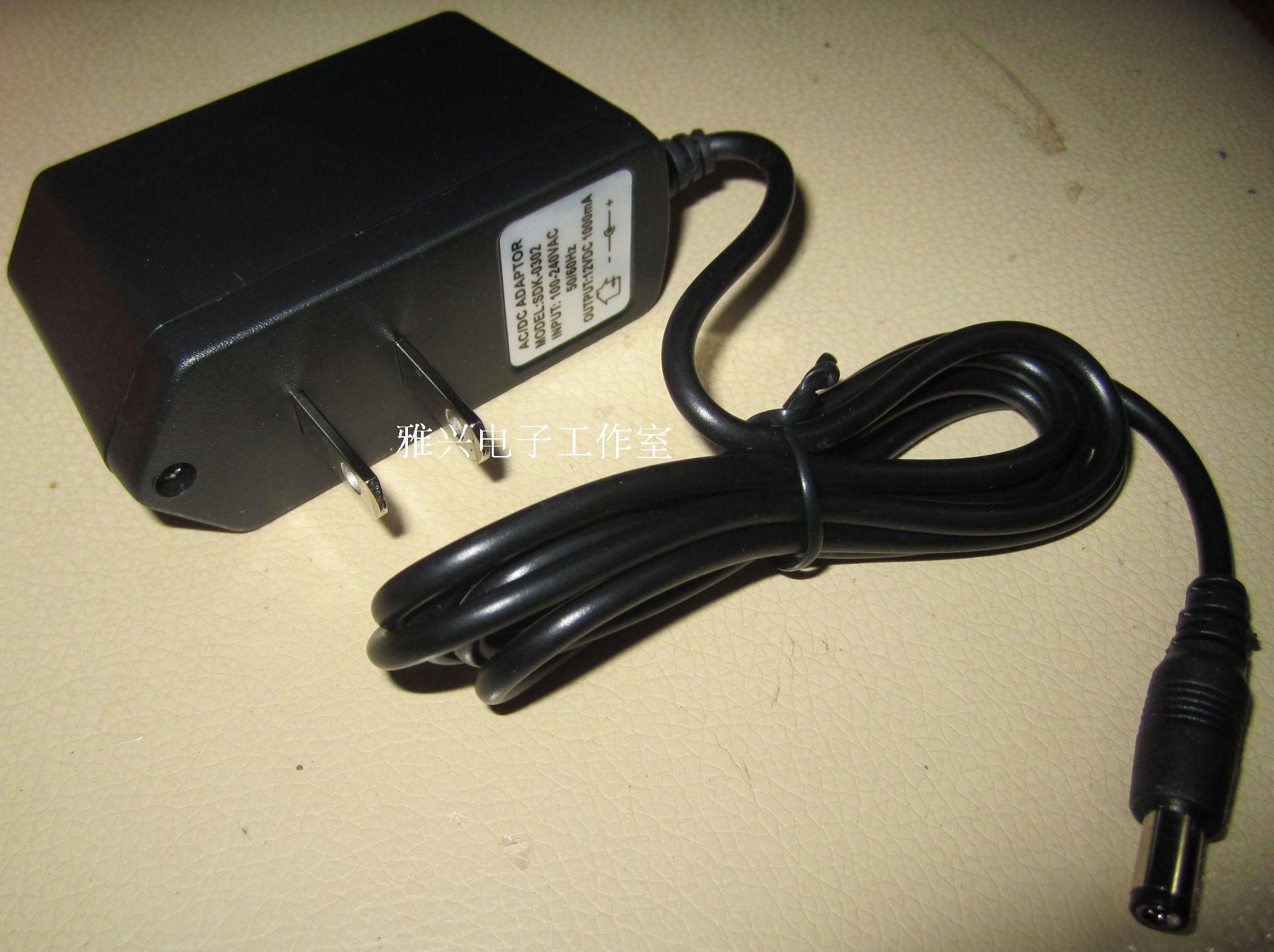

12V1A電源適配器（必須與模塊電壓一致）:

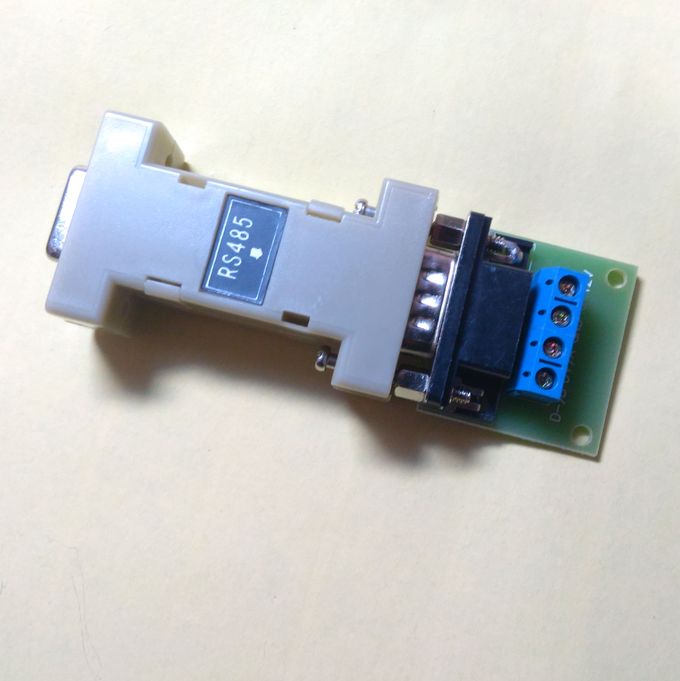

RS232-RS485轉換器：
